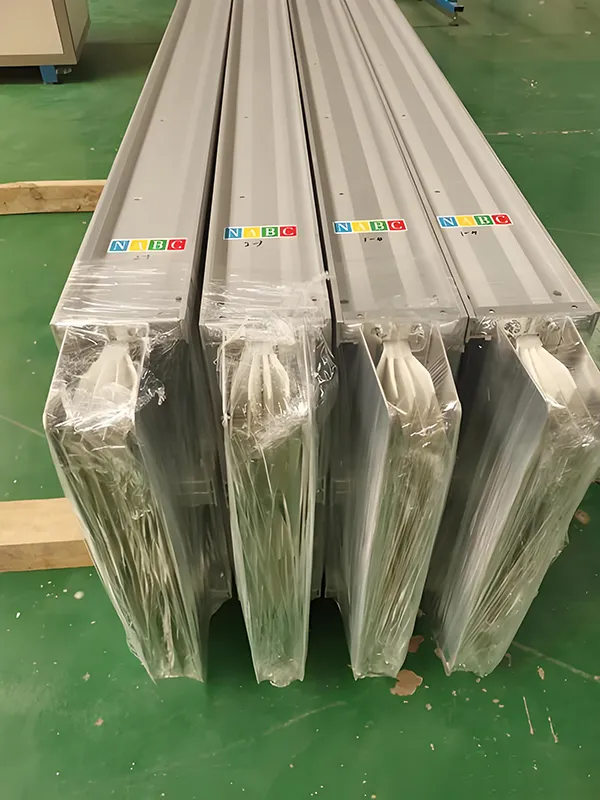

Busway Sandwich Tegangan Rendah

Karena strukturnya yang ringkas, pembuangan panas yang sangat baik, dan kapasitas hantar arus yang kuat, Busway Sandwich Tegangan Rendah telah muncul sebagai pilihan utama dalam sistem distribusi tenaga listrik modern.

Struktur Inti dan Konfigurasi Isolasi

•Bahan Konduktor: Tembaga elektrolitik dengan kemurnian tinggi (kemurnian ≥ 99,9%); permukaannya dapat dilapisi perak atau berlapis timah secara opsional untuk meningkatkan konduktivitas dan ketahanan oksidasi.

Bahan Isolasi:

•Tipe Standar: Menggunakan bahan insulasi Kelas B atau lebih tinggi (ketahanan suhu: 130°C)—seperti film poliester, pita mika, dll.—untuk memastikan keandalan operasional jangka panjang.

•Jenis Tahan Api: Menggunakan lapisan komposit pita mika dan karet silikon keramik, yang mampu mempertahankan kinerja insulasi bahkan pada suhu tinggi yang berkisar antara 600°C hingga 1000°C.

•Jenis Tahan Air/Tahan Korosi: Menampilkan enkapsulasi melalui pengecoran poliester imida atau resin epoksi Kelas H; kelas isolasi mencapai Kelas H (180°C), menawarkan masa pakai melebihi 50 tahun.

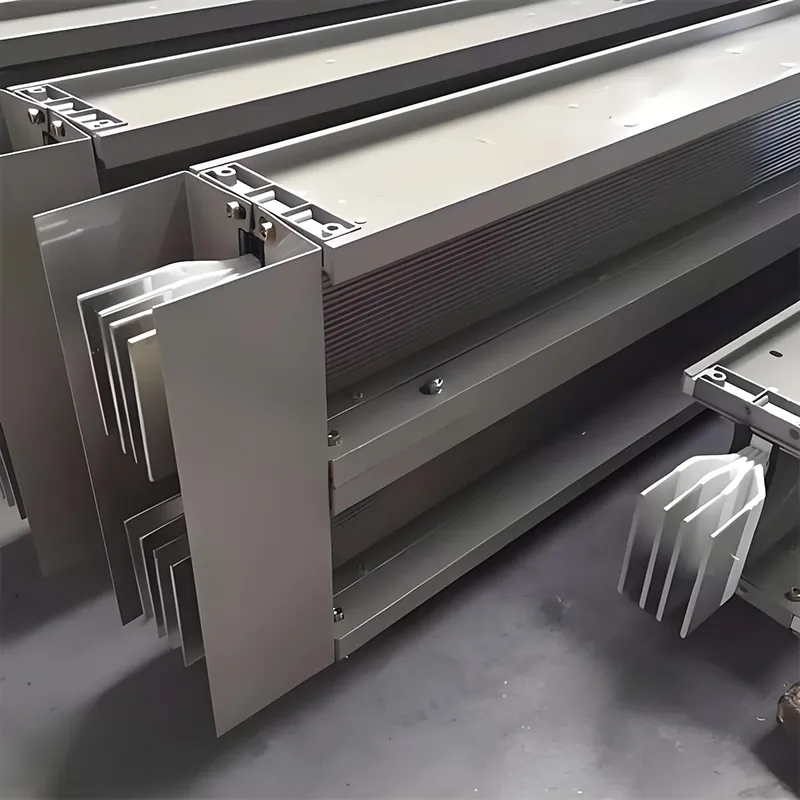

• Karakteristik Struktur "Sandwich": Konduktor fase ditumpuk rapat dan dikompresi tanpa celah udara; perakitan sepenuhnya dikemas dan dicetak di bawah tekanan, secara signifikan mengurangi reaktansi dan penurunan tegangan.

Parameter Listrik dan Keselamatan Utama

Kenaikan Suhu dan Kontrol Kinerja Termal

Batas Kenaikan Suhu (pada suhu sekitar 40°C):

Terminal Koneksi: ≤ 60 K (maksimum 100°C)

Penutup Logam: ≤ 30 K (maksimum 70°C)

Permukaan Insulasi: ≤ 40 K (maksimum 80°C)

Mekanisme Pembuangan Panas:

Panas yang dihasilkan oleh konduktor dialirkan melalui lapisan isolasi ke selungkup logam, yang kemudian dihamburkan melalui konveksi dan radiasi.

Penutup paduan aluminium dilengkapi desain sirip heat sink terintegrasi, yang meningkatkan efisiensi pembuangan panas lebih dari 30%.

Batas Daya Tahan Termal:

Tipe Standar: Suhu pengoperasian jangka panjang ≤ 130°C

Tipe Tahan Api: Mampu mempertahankan pasokan listrik terus menerus selama lebih dari 90 menit pada suhu 960°C

Tipe Cast-Resin: Mampu beroperasi secara stabil dalam kisaran suhu lingkungan -40°C hingga 130°C

Kelas Perlindungan (Kode IP) dan Lingkungan yang Berlaku

Karakteristik Mekanik dan Instalasi

Bahan Penutup:

Paduan Aluminium: Ringan, tahan korosi, dan menawarkan pembuangan panas yang sangat baik; cocok untuk digunakan sebagai konduktor Pelindung Bumi (PE).

Baja Canai Dingin: Kekuatan struktural tinggi; bila dilapisi dengan cat tahan api, cocok untuk aplikasi tahan api.

Pengecoran Resin: Dilengkapi penutup non-logam dan memberikan "perlindungan empat arah" yang komprehensif—tahan air, tahan korosi, tahan ledakan, dan tahan debu.

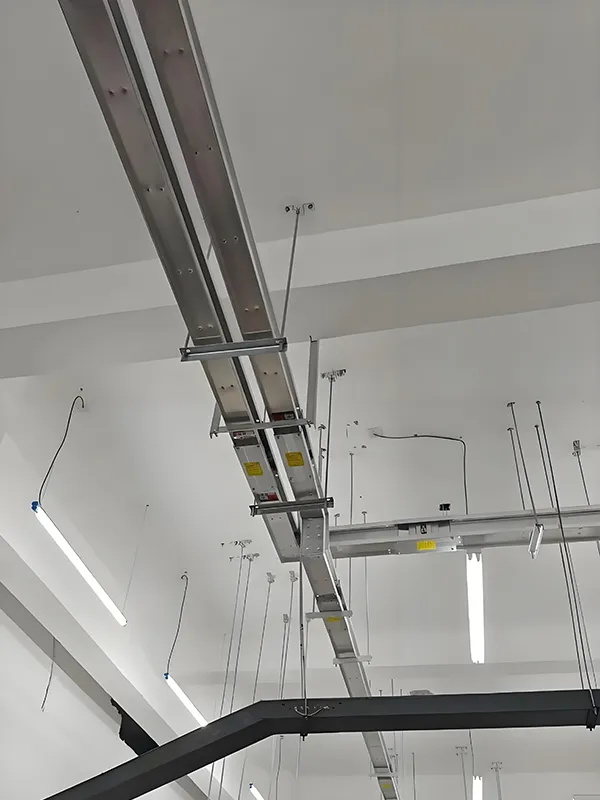

Metode Instalasi:

Mendukung pemasangan suspensi horizontal atau vertikal, dengan rentang toleransi yang dapat disesuaikan ±4mm.

Jarak Penopang/Gantungan: ≤3m untuk bagian lurus; ≤1,5m untuk bagian melengkung.

Teknologi Koneksi:

Koneksi Cepat Baut Tunggal: Dilengkapi dengan mekanisme kontrol torsi untuk memastikan resistansi kontak minimal.

Konektor Cerdas: Mendukung kemampuan pemantauan pemeliharaan, sehingga mengurangi risiko kegagalan operasional.

Perluasan Teknologi Khusus

Trunking Busbar Tahan Api (Tipe NH)‌

Peringkat Ketahanan Api: Opsi yang dapat dipilih yaitu 1 jam, 1,5 jam, 2 jam, atau 3 jam

Lapisan Insulasi Termal: Aluminium Silikat Fiber Felt (Ketahanan Suhu: 1250°C)

Pelapis Eksterior: Cat Tahan Api Intumescent; dengan cepat meningkatkan konduktivitas termal pada paparan api untuk memperlambat perpindahan panas

Trunking Busbar Tahan Air (Jenis Cor Resin)‌

Peringkat Perlindungan: IP67–IP68

Bahan Insulasi: Resin poliester tak jenuh + bahan pengisi anorganik, dicetak secara integral

Skenario Aplikasi: Transportasi kereta api, pabrik kimia, fasilitas pantai, dan lingkungan korosif atau lembab lainnya

Trunking Busbar Cerdas

Mengintegrasikan modul pengukuran suhu, pemantauan arus, dan alarm kebocoran.

Mendukung RS485 atau transmisi nirkabel untuk integrasi ke dalam Sistem Otomasi Gedung.

Pertanyaan Umum

1. Apa itu Busway Sandwich Tegangan Rendah?

Busway Sandwich Tegangan Rendah adalah sistem distribusi daya busway kompak yang menggunakan konduktor bertumpuk rapat dengan insulasi antar fasa, menyediakan kapasitas arus tinggi, impedansi rendah, dan transmisi daya efisien untuk bangunan modern dan fasilitas industri.

2. Apa kelebihan busway sandwich dibandingkan dengan kabel tradisional?

Dibandingkan dengan kabel tradisional, sistem saluran bus sandwich menawarkan pembuangan panas yang lebih baik, daya dukung arus yang lebih tinggi, pemasangan yang lebih mudah, dan perluasan yang fleksibel, sehingga ideal untuk proyek distribusi daya besar.

3. Dimanakah Busway Sandwich Tegangan Rendah biasa digunakan?

Hal ini banyak diterapkan di pusat data, gedung komersial, pabrik, bandara, pusat perbelanjaan, dan gedung bertingkat yang memerlukan distribusi daya yang andal dan efisien.

4. Peringkat arus apa yang tersedia untuk sistem busway tegangan rendah?

Kebanyakan sistem busway tegangan rendah mendukung peringkat arus mulai dari 400A hingga 6300A, tergantung pada kebutuhan proyek dan desain sistem.

5. Apakah busway dapat disesuaikan untuk proyek tertentu?

Ya. Produsen dan pemasok busway profesional seperti Fenghua Electric dapat memberikan solusi busway khusus berdasarkan kapasitas saat ini, lingkungan pemasangan, tingkat perlindungan, dan tata letak proyek.

6. Apakah sandwich busway aman untuk distribusi tenaga industri?

Ya. Sistem saluran bus tegangan rendah berkualitas tinggi memiliki insulasi yang kuat, tingkat perlindungan yang tinggi, dan ketahanan hubung singkat yang andal, memastikan pengoperasian yang aman dan stabil.

7. Bagaimana cara memilih produsen atau pemasok busway yang andal?

Anda harus mengevaluasi pengalaman produksi, sertifikasi, kasus proyek, kemampuan penyesuaian, dan dukungan teknis dari produsen busway sebelum membeli.

8. Bagaimana cara mendapatkan penawaran Busway Sandwich Tegangan Rendah?

Untuk mendapatkan harga busway tegangan rendah yang akurat, biasanya Anda perlu memberikan rincian seperti rating arus, panjang busway, jenis pemasangan, dan gambar proyek kepada pemasok.
