Busway Sandwich Vertikal

Penentuan Posisi Produk: Solusi Transmisi Daya Efisien yang Disesuaikan untuk Skenario Distribusi Daya Vertikal

Busway Sandwich Vertikal Listrik Qingdao Fenghua adalah solusi distribusi listrik arus tinggi yang dibuat dengan cermat untuk skenario seperti poros distribusi listrik di gedung-gedung bertingkat dan transmisi listrik vertikal di pabrik industri. Dengan mengintegrasikan struktur susun kompak "sandwich" dengan desain yang dioptimalkan untuk pemasangan vertikal, produk ini mencapai banyak terobosan dalam pemanfaatan ruang, efisiensi transmisi daya, keselamatan, dan stabilitas, menjadikan dirinya sebagai pilihan utama untuk distribusi daya vertikal dalam lingkungan arsitektur dan industri modern.

Parameter Teknis

Teknologi Inti: Terobosan Kinerja di Lingkungan Vertikal

1. Struktur Susun "Sandwich" yang Disesuaikan: Desain Ringkas yang Diadaptasi untuk Ruang Vertikal

Produk ini menggunakan struktur "sandwich" yang menampilkan susunan konduktor tiga fase yang rapat dan tanpa celah. Konduktor diisolasi langsung satu sama lain menggunakan bahan dielektrik berkinerja tinggi, sehingga menghilangkan celah udara antar fase sepenuhnya. Dioptimalkan secara khusus untuk skenario pemasangan vertikal, susunan konduktor dan struktur penutup telah disempurnakan untuk mengurangi volume keseluruhan hingga lebih dari 30% dibandingkan dengan sistem busway tradisional. Desain ini memungkinkan kesesuaian sempurna dalam ruang terbatas pada poros distribusi daya, memungkinkan kapasitas pembawa arus maksimum dalam saluran vertikal terbatas^.

2. Konduktor Tembaga Kemurnian Tinggi: Memastikan Efisiensi dalam Transmisi Daya Vertikal

Tembaga elektrolitik tingkat T2 dengan kemurnian ≥99,95% dipilih sebagai bahan konduktor. Pada suhu 20°C, resistivitasnya serendah 0,01777 Ω·mm²/m, dan konduktivitasnya melebihi 98%. Dalam skenario transmisi daya vertikal, karakteristik resistansi rendah ini secara efektif meminimalkan penurunan tegangan dalam jarak jauh, memastikan pasokan tegangan stabil di setiap lantai gedung bertingkat. Permukaan konduktor dapat diberi pelapis timah atau perak untuk meningkatkan ketahanan terhadap korosi, memastikan resistansi kontak yang rendah tetap terjaga dalam jangka panjang—bahkan dalam lingkungan poros distribusi daya yang lembap—sehingga menghilangkan potensi bahaya panas berlebih.

3. Sistem Pembuangan Panas Vertikal Terintegrasi: Mengatasi Tantangan Kenaikan Suhu Jarak Jauh

Untuk mengatasi masalah panas yang cenderung terakumulasi ke atas selama pemasangan vertikal, sistem ini menggunakan jalur pembuangan panas vertikal tiga tahap: "Konduktor – Lapisan Isolasi – Penutup Logam." Penutup dibuat dari paduan aluminium-magnesium yang diekstrusi, dilengkapi sirip pembuangan panas memanjang yang terintegrasi pada permukaannya. Dibandingkan dengan penutup baja standar, desain ini meningkatkan luas permukaan pembuangan panas sebesar 35% dan meningkatkan efisiensi konduktivitas termal lima kali lipat. Pada suhu sekitar 40°C, kenaikan suhu terminal sambungan tetap ≤60K, sedangkan kenaikan suhu casing logam tetap ≤30K—angka ini jauh di bawah standar industri—sehingga memastikan pengoperasian yang stabil selama transmisi daya vertikal jarak jauh.

4. Desain Keamanan Terhadap "Efek Cerobong Asap": Membangun Penghalang Api Vertikal yang Kuat

Struktur tanpa celah "sandwich" sepenuhnya menghilangkan saluran udara kontinu; jika terjadi kebakaran, aliran udara panas dicegah agar tidak menyebar dengan cepat ke atas melalui sistem busway. Teknologi ini secara efektif menghilangkan "efek cerobong asap" pada sumbernya dan telah berhasil melewati pengujian oleh badan keselamatan kebakaran nasional yang berwenang. Selain itu, varian tahan api tersedia sebagai opsi; memanfaatkan lapisan isolasi komposit pita mika dan karet silikon keramik, versi ini dapat mempertahankan pasokan listrik selama lebih dari 180 menit pada suhu ekstrem 960°C, sehingga memenuhi persyaratan ketat untuk sirkuit keselamatan kebakaran di gedung bertingkat.

Fitur Eksklusif untuk Pemasangan Vertikal

1. Sistem Koneksi Vertikal Modular

Dilengkapi unit standar prefabrikasi pabrik, sistem ini menggunakan baut ujung ganda yang dikontrol torsi dan pegas cakram untuk sambungan di lokasi. Desain ini memungkinkan penyesuaian toleransi pemasangan ±4mm, yang secara efektif mengakomodasi penyimpangan presisi yang melekat pada instalasi vertikal. Waktu instalasi per segmen adalah ≤10 menit; dibandingkan dengan pemasangan kabel tradisional, efisiensi konstruksi meningkat lebih dari 60%.

2. Desain Plug-in Berlapis: Secara Fleksibel Memenuhi Kebutuhan Daya Khusus Lantai

Outlet tap-off dapat dibuka pada posisi vertikal mana pun di sepanjang trunking busbar. Unit tap-off mendukung hot-plugging (memasukkan dan melepas dalam kondisi hidup), memastikan urutan koneksi "ground-first, ground-last" untuk sepenuhnya menghilangkan risiko busur listrik. Setiap lantai dapat secara fleksibel mengonfigurasi unit tap-off berdasarkan kebutuhan daya tertentu tanpa perlu memasang ulang seluruh segmen busbar—sangat mengakomodasi penyesuaian tata letak lantai dan kebutuhan perluasan kapasitas yang umum terjadi pada bangunan bertingkat tinggi.

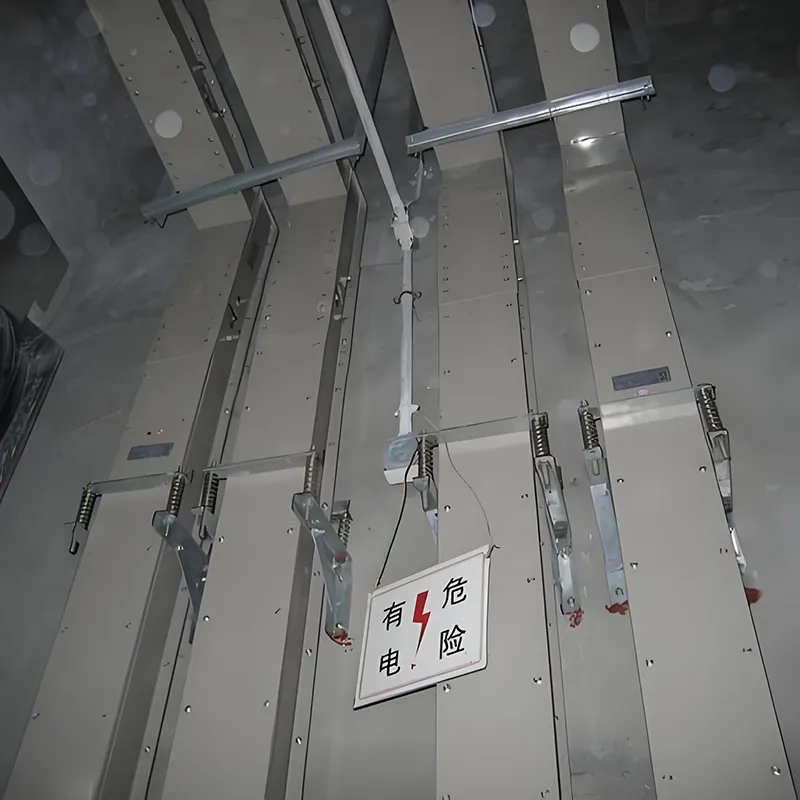

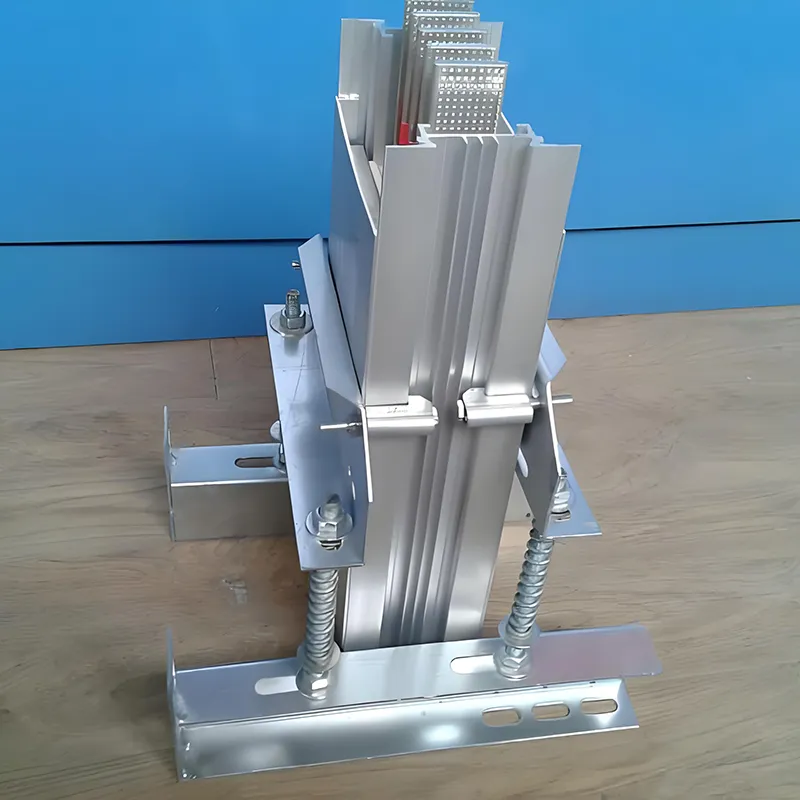

3. Penguatan Anti Jatuh dan Seismik

Dirancang khusus untuk skenario pemasangan vertikal, sistem ini dilengkapi dengan braket antijatuh khusus dan komponen penguat seismik yang mampu menahan dampak gempa berkekuatan 8 skala richter, sehingga memastikan stabilitas struktural trunking busbar dalam kondisi pengoperasian ekstrem. Jarak braket dapat disesuaikan secara fleksibel sesuai dengan persyaratan ketinggian lantai: ≤3m untuk bagian lurus dan ≤1,5m untuk bagian sudut.

Skenario Aplikasi

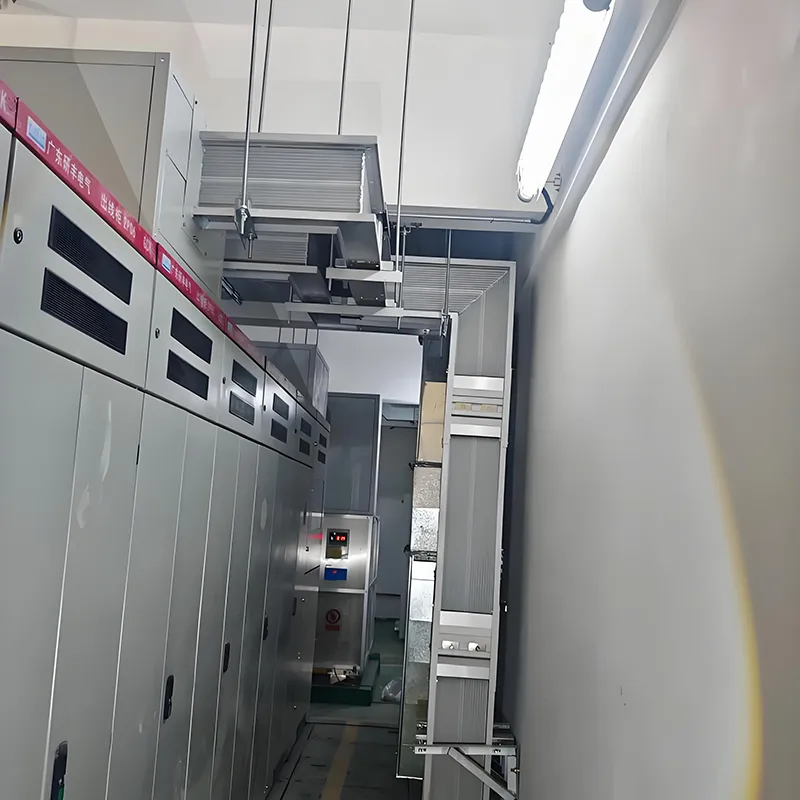

1. Poros Distribusi Tenaga Listrik Gedung Bertingkat Tinggi

Dirutekan secara vertikal dalam poros distribusi daya, sistem ini berfungsi sebagai pengganti kabel tradisional. Untuk kapasitas arus yang sama, kabel ini hanya menempati sepertiga dari ruang yang dibutuhkan oleh kabel, sehingga secara efektif menyelesaikan masalah kritis mengenai terbatasnya ruang dalam poros distribusi listrik bertingkat tinggi. Strukturnya yang tertutup sepenuhnya menghilangkan bahaya seperti serangan hewan pengerat dan risiko kebakaran, sehingga meningkatkan keselamatan sistem distribusi listrik gedung secara keseluruhan.

2. Transmisi Tenaga Vertikal di Pabrik Industri

Menyediakan pasokan listrik tulang punggung vertikal untuk peralatan skala besar dan jalur produksi otomatis dalam fasilitas industri bertingkat. Kepadatan hantaran arusnya yang tinggi sangat cocok untuk tata letak peralatan yang terkonsentrasi, sementara kemampuan perluasan modularnya mendukung penyesuaian yang fleksibel pada jalur produksi.

3. Lingkungan Vertikal Khusus

Produk resin cor kedap air cocok untuk transmisi daya vertikal di lingkungan lembab dan korosif—seperti terowongan utilitas bawah tanah dan sistem angkutan kereta api. Produk tahan api dapat diterapkan pada skenario distribusi listrik vertikal dengan persyaratan keselamatan kebakaran yang ketat, seperti yang ditemukan di industri petrokimia dan tenaga nuklir.

Nilai Pelanggan

Qingdao Fenghua Electric Appliance Manufacturing Co, Ltd terletak di kota pantai Qingdao yang indah, di Area Baru Pantai Barat. Didirikan pada tahun 2005, perusahaan ini adalah produsen terkemuka yang mengkhususkan diri pada produk kelistrikan, termasuk baki kabel, sistem trunking busbar, dan lemari distribusi daya. Anak perusahaan kami, Qingdao Fenghua Electric Co., Ltd., beroperasi sebagai pelengkap perusahaan induk kami, yang secara kolektif membangun matriks produk komprehensif yang mencakup seluruh spektrum peralatan distribusi listrik. Dalam beberapa tahun terakhir, perusahaan telah mempertahankan komitmen teguh terhadap inovasi, mencapai hasil luar biasa dalam bidang konservasi energi dan pengurangan konsumsi. Beberapa produk kami—seperti cable tray yang dapat mengunci sendiri dan busduct komposit tembaga-aluminium—telah mendapatkan pengakuan pasar karena nilai tambah yang tinggi dan kandungan teknologi canggihnya. Selain itu, kami memiliki laporan pengujian yang komprehensif dan sertifikat sertifikasi wajib yang mencakup berbagai spesifikasi produk bus, memungkinkan kami untuk sepenuhnya memenuhi kebutuhan klien kami yang beragam dan beragam.

Dengan memilih Busway Sandwich Vertikal Qingdao Fenghua Electric, Anda mendapatkan manfaat dari:

• Optimalisasi Ruang: Pemanfaatan ruang vertikal ditingkatkan tiga kali lipat, sehingga sangat cocok untuk lingkungan terbatas yang umum terjadi pada poros distribusi daya.

• Efisiensi Energi: Dilengkapi konduktor tembaga dengan resistansi rendah dan desain struktur dengan reaktansi rendah, produk ini mengurangi kehilangan distribusi daya sebesar 10% hingga 20% per tahun.

• Keamanan dan Keandalan: Dengan menggabungkan desain anti-"efek cerobong asap" dan perlindungan berlapis-lapis, sistem ini menghasilkan penghalang api vertikal yang kuat.

• Kemampuan Beradaptasi yang Fleksibel: Dengan antarmuka plug-in berlapis dan kemampuan pemasangan modular, ini mengakomodasi penyesuaian tata letak lantai di masa depan dan kebutuhan perluasan peralatan.

• Jaminan Merek: Didukung oleh 18 tahun keahlian manufaktur khusus dari Qingdao Fenghua, kami menyediakan layanan purna jual dan dukungan teknis yang komprehensif.

Pertanyaan Umum

1.Apa yang dimaksud dengan busway sandwich vertikal?

Busway sandwich vertikal adalah sistem distribusi arus tinggi yang kompak dengan konduktor tembaga bertumpuk, dirancang untuk transmisi daya vertikal yang aman dan efisien di gedung-gedung bertingkat dan bengkel industri.

2.Berapa nilai arus dan tegangannya?

Busway vertikal Fenghua Electric memiliki rating 250A–6300A dan ≤690VAC, cocok untuk berbagai aplikasi distribusi arus tinggi tegangan rendah.

3. Bahan apa yang digunakan untuk konduktor?

Tembaga elektrolitik T2 dengan kemurnian tinggi digunakan, memastikan kehilangan rendah, konduktivitas tinggi, dan keandalan jangka panjang.

4. Tingkat perlindungan apa yang tersedia?

Perlindungan berkisar dari IP54 hingga IP68, tergantung pada modelnya, sehingga cocok untuk lingkungan dalam, luar ruangan, dan keras.

5.Apakah busway dapat digunakan di daerah rawan kebakaran?

Ya, model tahan api ini memiliki fitur insulasi dengan suhu hingga 180°C dan ketahanan terhadap arus pendek yang dirancang untuk pengoperasian yang aman dalam kondisi kebakaran.

6. Seberapa tinggi bisa dipasang secara vertikal?

Pemasangan vertikal dapat mencapai hingga 200 meter, tergantung pada jenis busway dan kebutuhan muatan.

7.Apakah pemasangannya mudah?

Ya, desain modular dan struktur kompak memungkinkan pemasangan yang cepat dan nyaman, mengurangi tenaga kerja dan waktu proyek.

8. Dimana biasanya digunakan?

Ideal untuk poros bangunan bertingkat tinggi, bengkel industri, pabrik, pusat data, dan skenario distribusi arus tinggi vertikal lainnya.
